Technische Daten:

• 16 CV-Ausgänge mit einer Auflösung von 16 Bit für variable Steuerspannungen wie z.B. Volt/Octave, Hz/Volt, Velocity-, Release- , Pitch Bend und Controller-Werte.

• 5 Spannungsbereiche: 0V..5V, 0..10V, -2.5V..2.5V, -5V..5V, -5V..0V.

• Desweiteren können die CV-Ausgänge auch für Trig-,Gate-, oder Sync-Signale konfiguriert werden, mit einer wählbaren maximalen Steuerspannung von 3 bis 10V.

• 8 digitale Steuerausgänge V-Trig 5V (10V nach Entfernung einer für diesen Ausgang zugeordneten Lötbrücke) Trigger-, Gate- und Sync-Signale.

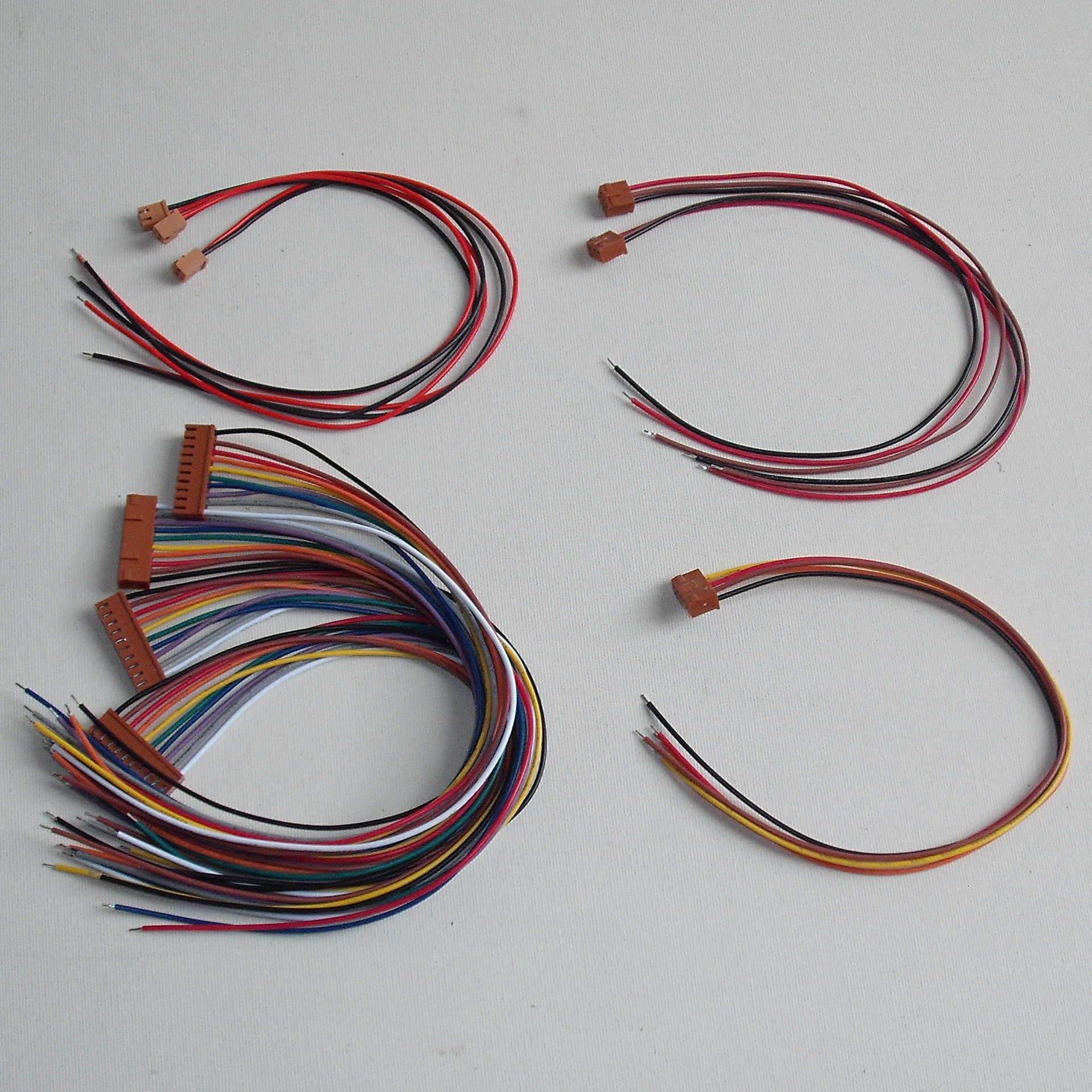

• 3 MIDI-Schnittstellen: MIDI-In, MIDI-Out, MIDI-Thru.

• Kontroll-LED-Anschluss für die Visualisierung von eingehenden MIDI-Daten.

• Kurzschlußfeste Treiberschaltung aller 24 Ausgänge, welche einen Steuerstrom von bis zu 10mA liefern können. Somit besteht die Möglichkeit auch mehrere Eingänge parallel mit einem dieser Ausgänge zu beschalten.

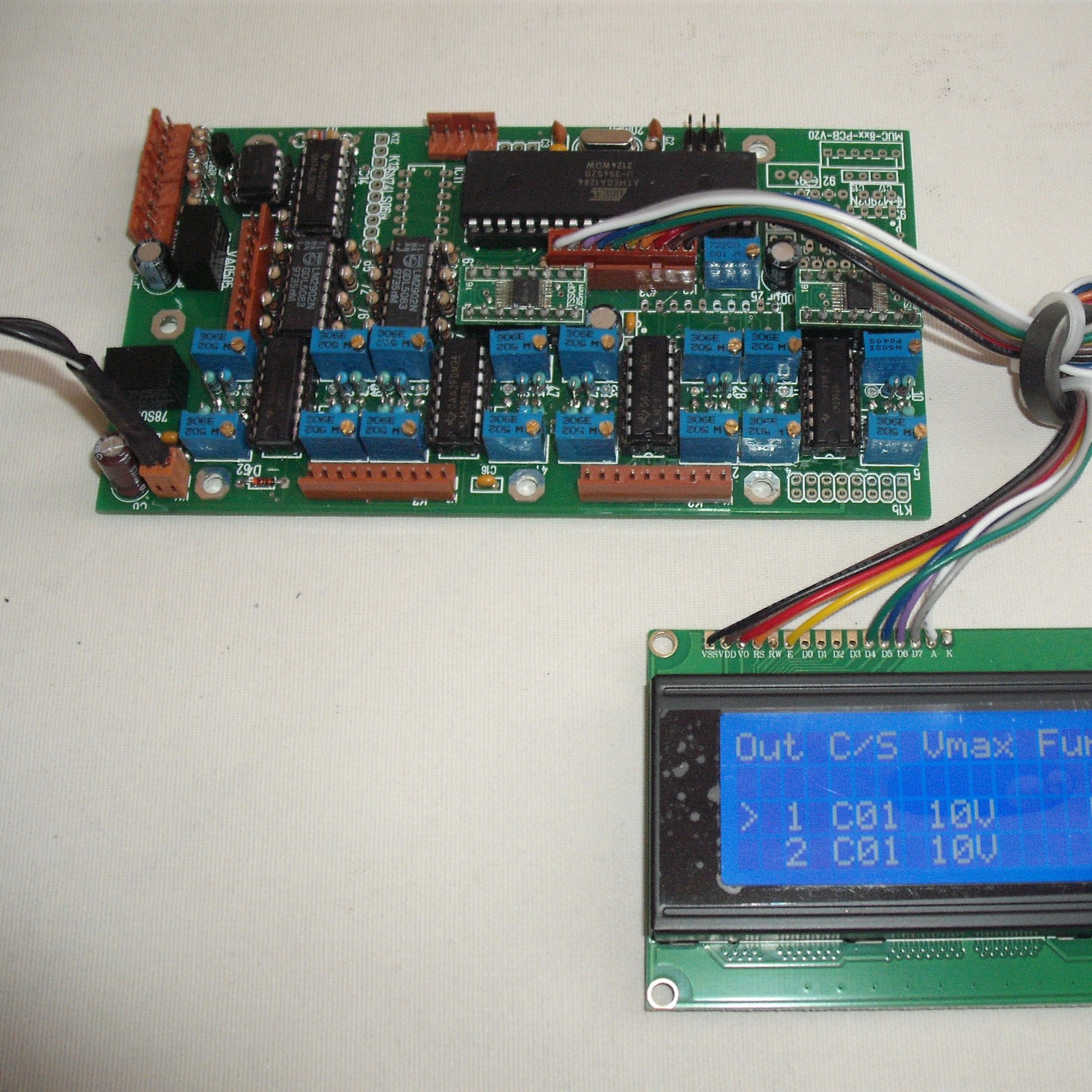

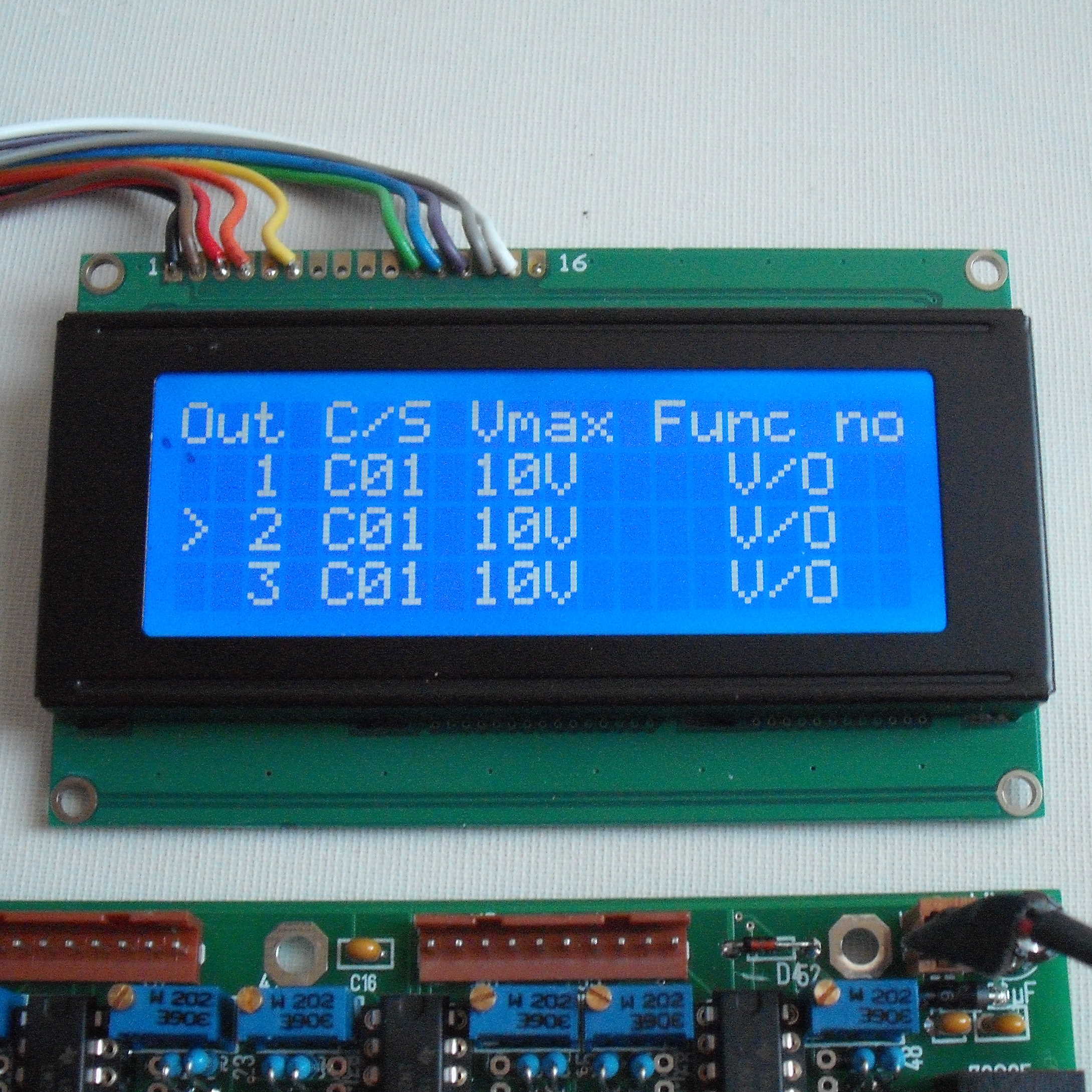

• 4 zeiliges Displays mit einer Zeilenlänge von 20 Zeichen für eine übersichtliche Darstellung der konfigurierten Ausgänge.

• Logisch aufgebaute Menüführung, dessen Bedienung sich auch ohne intensives Studium der Bedienungsanleitung erschließt.

• Alle Einstellungsparameter werden unmittelbar in einem Flash-Speicher gesichert, wodurch Ihre Daten auch bei einer Unterbrechung der Stromversorgung stets erhalten bleiben.

• Spread-Anpassung bezüglich Notenabstand und Steuerspannung der 16 CV-Ausgänge über 16 auf der Platine befindliche Potentiometer (Trimmer).

• Tune/Offset-Einstellungen erfolgt über die Menüsteuerung und wird mit einer Schrittweite von 0,32mV unterstützt.

• Optional sind auf der Platine bis zu 8 S-Trigger/Gate Ausgänge nutzbar, die parallel zu den V-Trigger/Gate Ausgängen verschaltet sind.

• Neben dem separaten 12-V-Anschluss ist es auch möglich, den S-100 BUS auf der Platine für die Stromversorgung zu nutzen. Dieser S-100-BUS-Standard wird z.B. für die Stromversorgung von Eurorack-Modulen verwenden.

• Mit der MUC-8xx Modellreihe haben Sie die Möglichkeit ein Firmware-Update über den MIDI-In Eingang durchzuführen. Die aktuelle Firmware-Version können Sie immer kostenlos von unserer Website herunterladen.

• Benötigt wird lediglich eine Spannungsversorgung von 12V, mit einer Stromaufnahme von ca. 95mA.

• Display-Abmessung in cm:
  Sichtfenster:            7,6 x 2,6
  Metallrahmen:         9,7 x 4,0
  Display-Platine:       9,8 x 6,0
  Befestigungslöcher: 9,3 x 5,5


Converter-Funktionen:

• Bis zu 16 simultan arbeitende CV-Ausgänge, die für die Ausgabe von Volt/Octave, Hz/Volt, Velocitiy, Release, Pitch und alle 128 Controllerwerte genutzt werden können.

• Bis zu 24 Trigger-, Gate-, Sync-Signale, wobei die 8 digitalen Ausgänge einen Pegelwert von 5V (10V nach Entfernung einer Lötbrücke) liefern und die 16 CV-Ausgänge mit einem maximalen Spannungspegel von 3V bis 10V (Schrittweite 1 Volt) konfiguriert werden können.

• Freie Zuordnung der 16 möglichen MIDI Kanäle und der 128 Controller Werte.

• Für jeden Ausgang darf die Impulsbreite für Trigger-, Retrigger- und Sync-Signale zwischen 2ms bis 0,5sec individuell eingestellt werden. Voreingestellt sind die üblichen 4ms.

• Sync-Signale: Clock (mit beliebigem Vorteiler), Start, Stop, Start/Stop, Stop/Start (= sequenzer reset).

• Polyphonie mit bis zu 8 Stimmen inkl. Velocity. Vielzahl einstellbarer Prioritäten bezüglich der Auswahl bereits aktiver Stimmen bzw. Noten. Die maximale Anzahl von 8 Stimmen darf auf verschiedene MIDI-Kanäle aufgeteilt werden.

• Bei der Volt/Octave Funktion kann Pitch und Glide in unterschiedlichen Stärken zugeschaltet werden.
  Hinweis: Für die Hz/Volt Funktion wird das Zuschalten von Pitch und Glide nicht unterstützt.

• Unterstützung der Glide Funktion für Controller, Velocity, Release,  Channel Pressure und Poly Pressure.

• Konfiguration von einfachen ADSR-Hüllkurven.

• Autoglide

• Aufteilung des Notenraumes in einen oberen und unteren Bereich, für das Spiel von zwei Synthesizern über ein Keyboard.

• Speicherung von bis zu 4 Setups.

Technical Specifications:

• 16 CV outputs with a resolution of 16 bits for variable control voltages such as Volt/Octave , Hz/V, Velocity , Release , Pitch Bend and  Controller values.

• 5 Voltage ranges: 0V..5V , 0..10V  , -2.5V..2.5V , 5V..5V , -5V..0V (e.g. for controlling up to 16 VCFs).

• Furthermore, the CV outputs can also be configured for trigger , gate ,  or sync signals with a selectable maximum control voltage from 3 to 10V.

• 8 digital control outputs V-Trig 5V (10V when you remove solder bridge) for trigger , gate and sync signals.

• 3 MIDI ports: MIDI In, MIDI Out, MIDI Thru.

• Status LED connection for the visualization of incoming MIDI data.

• Short-circuit-proof driver circuit of all 24 outputs, which can provide a control current of up to 10mA. Thus, there is the possibility of  multiple inputs to be wired in parallel with one of these outputs.

• Big display with a display size of 4 x 20 characters for a clear representation of the configured outputs.

• All parameter settings are immediately saved in a flash memory.

• Spread adjustment for each CV outputs via 16 potentiometers.

• Tune/offset settings via the menu control (Step size: 0, 32mV).

• Optionally, a total of 8 S-trigger outputs can be used in parallel with the V-trigger outputs.

• In addition to the separate 12 V connection, it is also possible to use the S-100 BUS on the circuit board for the power supply. This S-100 BUS standard is used, for example, for the power supply of Eurorack modules.

• With the MUC- 8xx series , you can perform a firmware update via the MIDI In input. The current firmware version, you can always download free from our website.

• Only one power supply of 12V with approx. 95mA current consumption.

• Display dimension (cm):
  Viewing area:    7,6 x 2,6
  Metal frame:      9,7 x 4,0
  PCB:                 9,8 x 6,0
  Mounting holes: 9,3 x 5,5


Converter-Functions:

• Up to 16 simultaneously working CV outputs that can be used for the issue of Volt /Octave , Hz/Volt , Velocitiy , release, pitch and 128  Controller values

• Up to 24 trigger, gate, sync signals. The 8 digital outputs provide a level value of 5V (10V when you remove solder bridge). The 16 CV outputs can be configured with a  maximum voltage level of 3V to 10V.

• Free assignment of the 16 possible MIDI channels and the 128 controller values.

• The pulse width of the trigger, re-trigger and sync signals can be set from 2ms to 0.5sec for each output.

• Sync signals: Clock (with any prescaler), Start, Stop, Start/Stop, Stop/Start (reset sequencer).

• Polyphony with up to 8 voices including velocity. Plurality of  adjustable priorities regarding the selection of already active voices or notes. The maximum number of 8 voices may be split to different MIDI channels.

• For the Volt/Octave function Pitch Bend and Glide can be added in different strengths.

• Glide support for Controllers, Velocity, Release, Channel Pressure and Poly Pressure

• Configuration of simple ADSR envelopes.

• Autoglide

• Splitting the note space into an upper and lower range for playing two synthesizers with one keyboard.

• Storage of up to 4 setups.
