Technische Daten:

• 16 CV-Ausgänge mit einer Auflösung von 16 Bit für variable Steuerspannungen wie z.B. Volt/Octave, Hz/Volt, Velocity-, Release- , Pitch Bend und Controller-Werte.
  5 Spannungsbereiche: 0V..5V, 0..10V, -2.5V..2.5V, -5V..5V, -5V..0V.
  Desweiteren können die CV-Ausgänge auch für Trig-,Gate-, oder Sync-Signale konfiguriert werden, mit einer wählbaren maximalen Steuerspannung von 3 bis 10V.
• 8 digitale Steuerausgänge V-Trig 5V (10V nach Entfernung einer für diesen Ausgang zugeordneten Lötbrücke) Trigger-, Gate- und Sync-Signale.
• 3 MIDI-Schnittstellen: MIDI-In, MIDI-Out, MIDI-Thru.
• Kontroll-LED-Anschluss für die Visualisierung von eingehenden MIDI-Daten.
• Kurzschlußfeste Treiberschaltung aller 24 Ausgänge, welche einen Steuerstrom von bis zu 10mA liefern können. Somit besteht die Möglichkeit auch mehrere Eingänge parallel mit einem dieser Ausgänge zu beschalten.

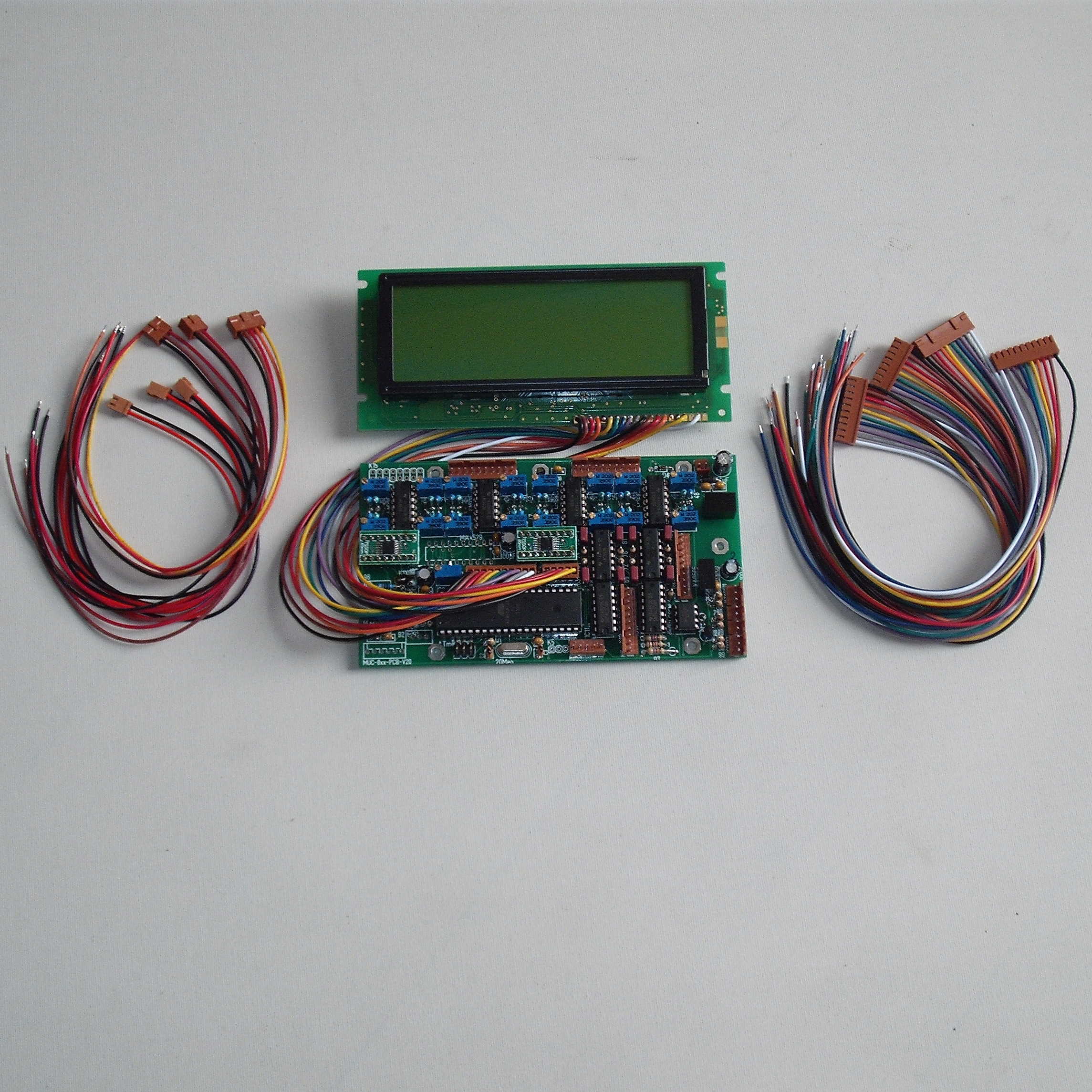

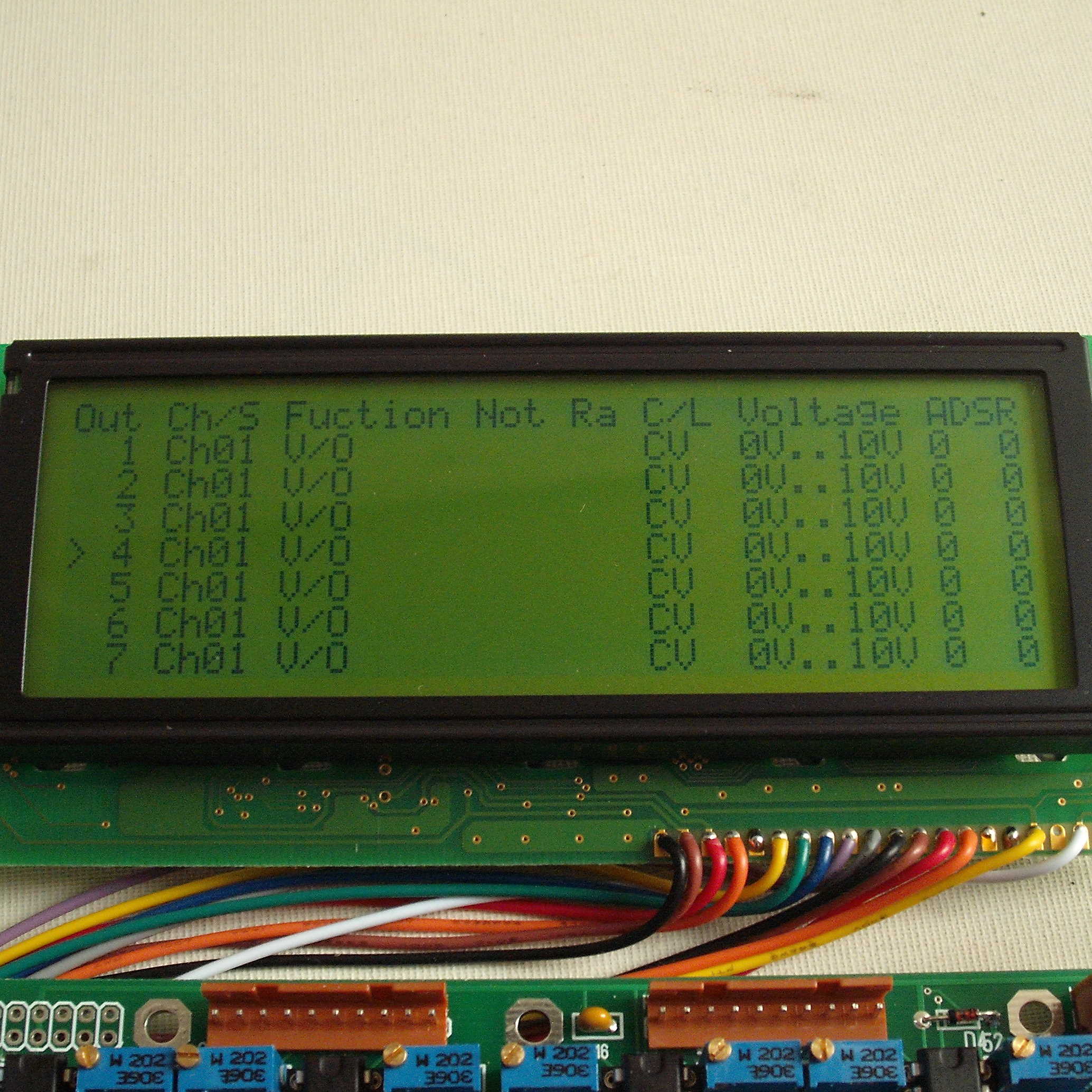

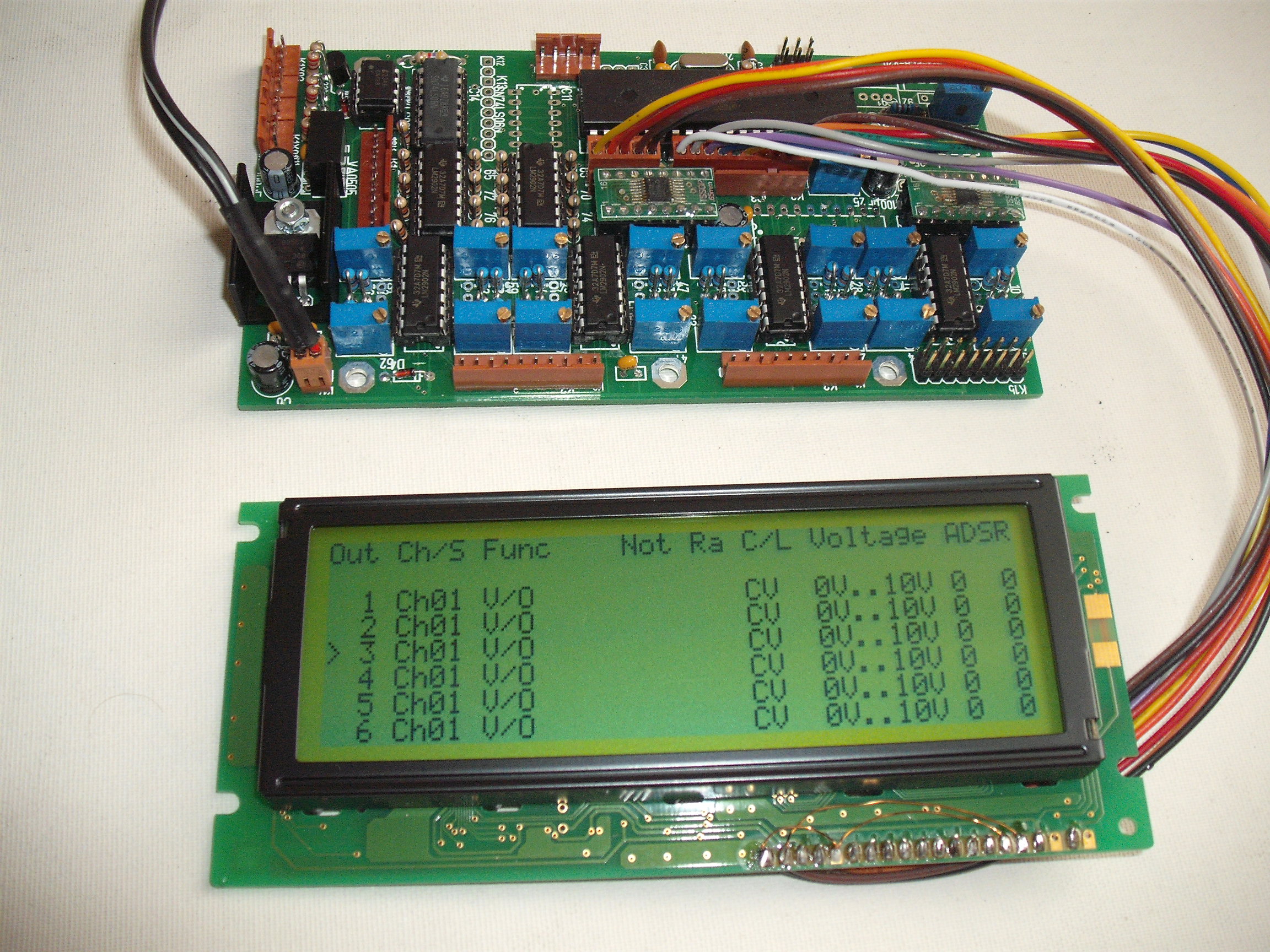

• 8 zeiliges Displays mit einer Zeilenlänge von 40 Zeichen für eine übersichtliche Darstellung der konfigurierten Ausgänge.
• Logisch aufgebaute Menüführung, dessen Bedienung sich auch ohne intensives Studium der Bedienungsanleitung erschließt.
• Alle Einstellungsparameter werden unmittelbar in einem Flash-Speicher gesichert, wodurch Ihre Daten auch bei einer Unterbrechung der Stromversorgung stets erhalten bleiben.

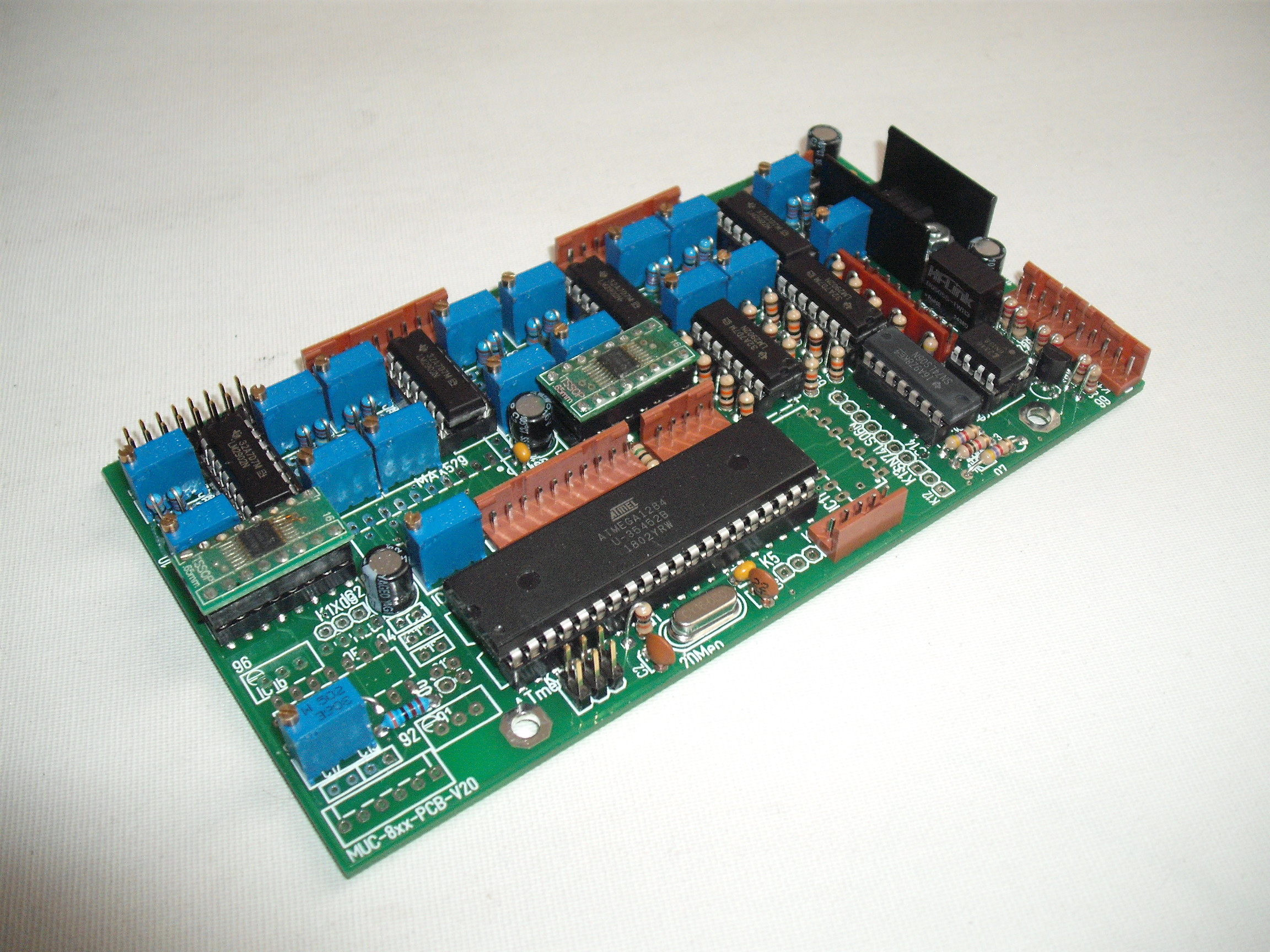

• Spread-Anpassung bezüglich Notenabstand und Steuerspannung der 16 CV-Ausgänge über 16 auf der Platine befindliche Potentiometer (Trimmer).
• Tune/Offset-Einstellungen erfolgt über die Menüsteuerung und wird mit einer Schrittweite von 0,32mV unterstützt.
• Mit der MUC-8xx Modellreihe haben Sie die Möglichkeit ein Firmware-Update über den MIDI-In Eingang durchzuführen. Die aktuelle Firmware-Version können Sie immer kostenlos von unserer Website herunterladen.
• Spannungsversorgung: 12V bis 24V, ca. 150mA Stromaufnahme.
• Display-Abmessung in cm:
  Sichtfenster:           11,2 x 3,7
  Metallrahmen:        12,3 x 4,7
  Display-Platine:      14,0 x 6,2
  Befestigungslöcher: 13,5 x 4,4

Converter-Funktionen:

• Bis zu 16 simultan arbeitende CV-Ausgänge, die für die Ausgabe von Volt/Octave, Hz/Volt, Velocitiy, Release, Pitch und alle 128 Controllerwerte genutzt werden können.
• Bis zu 24 Trigger-, Gate-, Sync-Signale, wobei die 8 digitalen Ausgänge einen Pegelwert von 5V (10V nach Entfernung einer Lötbrücke) liefern und die 16 CV-Ausgänge mit einem maximalen Spannungspegel von 3V bis 10V (Schrittweite 1 Volt) konfiguriert werden können.
• Freie Zuordnung der 16 möglichen MIDI Kanäle und der 128 Controller Werte.
• Für jeden Ausgang darf die Impulsbreite für Trigger-, Retrigger- und Sync-Signale zwischen 2ms bis 0,5sec individuell eingestellt werden. Voreingestellt sind die üblichen 4ms.
• Sync-Signale: Clock (mit beliebigem Vorteiler), Start, Stop, Start/Stop, Stop/Start (= sequenzer reset).
• Polyphonie mit bis zu 8 Stimmen inkl. Velocity. Vielzahl einstellbarer Prioritäten bezüglich der Auswahl bereits aktiver Stimmen bzw. Noten. Die maximale Anzahl von 8 Stimmen darf auf verschiedene MIDI-Kanäle aufgeteilt werden.
• Bei der Volt/Octave Funktion kann Pitch und Glide in unterschiedlichen Stärken zugeschaltet werden.
  Hinweis: Für die Hz/Volt Funktion wird das Zuschalten von Pitch und Glide nicht unterstützt.
• Unterstützung der Glide Funktion für Controller, Velocity, Release,  Channel Pressure und Poly Pressure.
• Konfiguration von einfachen ADSR-Hüllkurven.
• Aufteilung des Notenraumes in einen oberen und unteren Bereich, für das Spiel von zwei Synthesizern über ein Keyboard.
• Speicherung von bis zu 4 Setups.

Technical Specifications:

• 16 CV outputs with a resolution of 16 bits for variable control voltages such as Volt/Octave , Hz/V, Velocity , Release , Pitch Bend and  Controller values.
  5 Voltage ranges: 0V .. 5V, 0-10V , -2.5V .. 2.5V , 5V .. 5V, -5V .. 0V.
  Furthermore, the CV outputs can also be configured for trigger , gate ,  or sync signals with a selectable maximum control voltage from 3 to 10V.
• 8 digital control outputs V-Trig 5V (10V when you remove solder bridge) for trigger , gate and sync signals.
• 3 MIDI ports: MIDI In, MIDI Out, MIDI Thru.
• Status LED connection for the visualization of incoming MIDI data.
• Short-circuit-proof driver circuit of all 24 outputs, which can provide a control current of up to 10mA. Thus, there is the possibility of  multiple inputs to be wired in parallel with one of these outputs.
• Huge display with a display size of 8 x 40 characters for a clear representation of the configured outputs.
• All parameter settings are immediately saved in a flash memory.
• Spread adjustment for each CV outputs via 16 potentiometers.
• Tune/offset settings via the menu control (Step size: 0, 32mV).
• With the MUC- 8xx series , you can perform a firmware update via the MIDI In input. The current firmware version, you can always download free from our website.
• Power supply: 12V to 24V, 150mA current consumption.
• Display dimension (cm):
  Viewing area:    11,2 x 3,7
  Metal frame:     12,3 x 4,7
  PCB:                14,0 x 6,2
  Mounting holes: 13,5 x 4,4

Converter-Functions:

• Up to 16 simultaneously working CV outputs that can be used for the issue of Volt /Octave , Hz/Volt , Velocitiy , release, pitch and 128  Controller values
• Up to 24 trigger, gate, sync signals. The 8 digital outputs provide a level value of 5V (10V when you remove solder bridge). The 16 CV outputs can be configured with a  maximum voltage level of 3V to 10V.
• Free assignment of the 16 possible MIDI channels and the 128 controller values.
• The pulse width of the trigger, re-trigger and sync signals can be set from 2ms to 0.5sec for each output.
• Sync signals: Clock (with any prescaler), Start, Stop, Start/Stop, Stop/Start (= reset sequencer).
• Polyphony with up to 8 voices including velocity. Plurality of  adjustable priorities regarding the selection of already active voices or notes. The maximum number of 8 voices may be split to different MIDI channels.
• For the Volt/Octave function Pitch Bend and Glide can be added in different strengths.
• Glide support for Controllers, Velocity, Release, Channel Pressure and Poly Pressure
• Configuration of simple ADSR envelopes.
• Splitting the note space into an upper and lower range for playing two synthesizers with one keyboard.
• Storage of up to 4 setups.
