EDV-Technik-TS

MUC-500/510
MUC500-200x200-seitlich_01

MUC-500/510

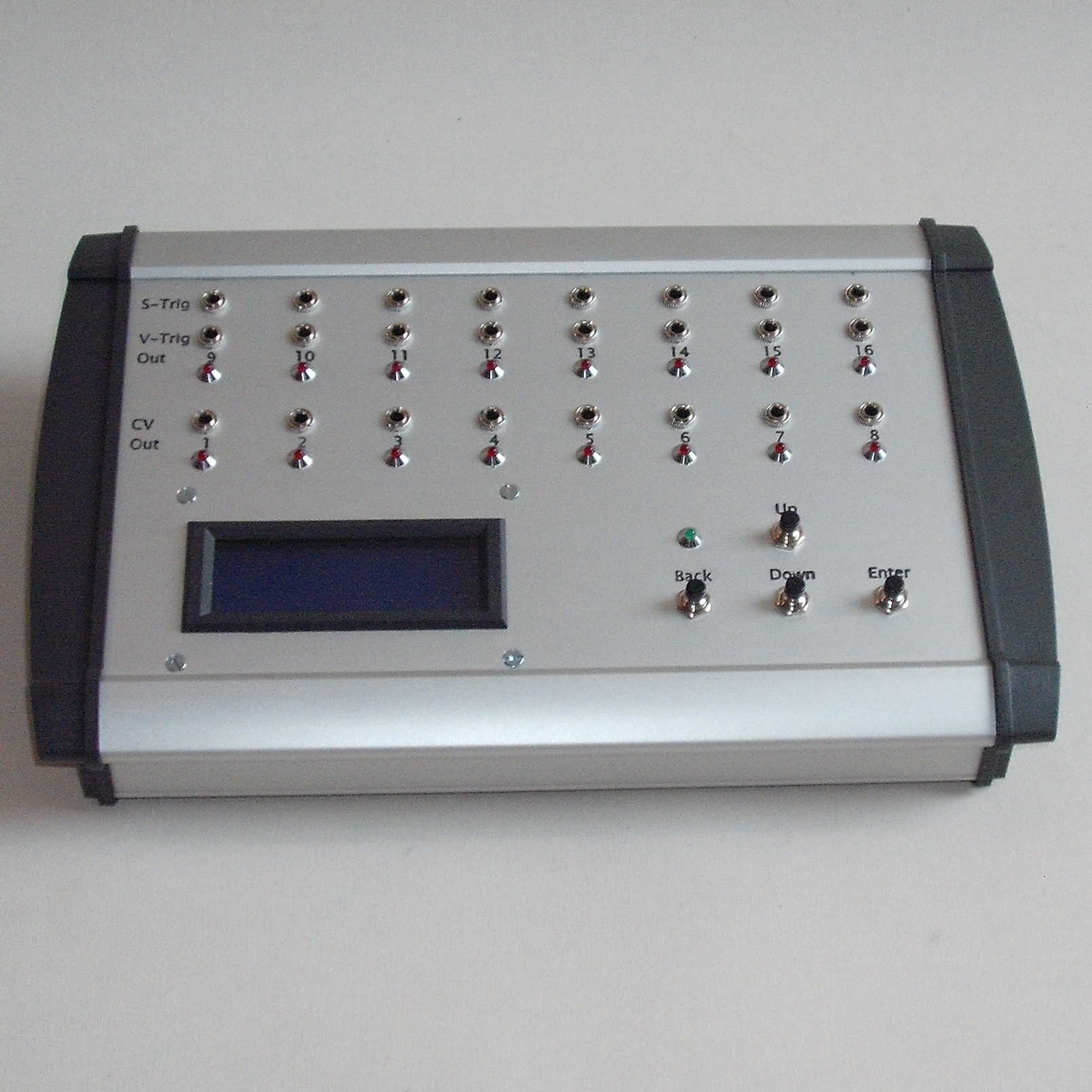

MUC500-200x200-front_01

MUC-550
MUC550-200x200-seitlich_01

Technische Daten:

  • 8 CV-Ausgänge mit einer Auflösung von 16 Bit für variable Steuerspannungen wie z.B. Volt/Octave, Hz/Volt, Velocity-, Release- , Pitch Bend und Controller-Werte.
    2 Spannungsbereiche: 0V..5V, 0..10V.
    Desweiteren können die CV-Ausgänge auch für Trig-,Gate-, oder Sync-Signale konfiguriert werden, mit einer wählbaren maximalen Steuerspannung von 3 bis 15V.
  • 8 digitale Steuerausgänge V-Trig
    5V   (MUC-500),
    10V (MUC-510),
    5V/10V (über Kippschalter einstellbar, MUC-550)
    inkl. S-Trig für Trigger-, Gate- und Sync-Signale. Beide Anschlusstypen (V-Trig und S-Trig) dürfen gleichzeitig verwendet werden.
  • 16 Kontroll-LEDs (rot) für die Visualisierung von Spannungshöhe und Signaldauer für jeden einzelnen Ausgang.
  • 3 MIDI-Schnittstellen: MIDI-In, MIDI-Out, MIDI-Thru.
  • Kontroll-LED (grün) für die Visualisierung von eingehenden MIDI-Daten.
  • Kurzschlußfeste Treiberschaltung aller 16 Ausgänge, welche einen Steuerstrom von bis zu 10mA liefern können. Somit besteht die Möglichkeit auch mehrere Eingänge parallel mit einem dieser Ausgänge zu beschalten.
  • 4 zeiliges Displays mit einer Zeilenlänge von 20 Zeichen für eine übersichtliche Darstellung der konfigurierten Ausgänge.
  • Logisch aufgebaute Menüführung, dessen Bedienung sich auch ohne intensives Studium der Bedienungsanleitung erschließt.
  • Alle Einstellungsparameter werden unmittelbar in einem Flash-Speicher gesichert, wodurch Ihre Daten auch bei einer Unterbrechung der Stromversorgung stets erhalten bleiben.
  • Spread-Anpassung bezüglich Notenabstand und Steuerspannung der 8 CV-Ausgänge über 8 auf der Geräterückseite zugängliche Potentiometer (Trimmer).
  • Tune/Offset-Einstellungen erfolgt über die Menüsteuerung und wird mit einer Schrittweite von 0,32mV unterstützt.
  • Mit der MUC-5xx Modellreihe haben Sie die Möglichkeit ein Firmware-Update über den MIDI-In Eingang durchzuführen. Die aktuelle Firmware-Version können Sie immer kostenlos von unserer Website herunterladen.
  • Anschlusstyp (jack type): 3,5mm Klinkenbuchsen.
  • Spannungsversorgung: +18V, ca. 130mA Stromaufnahme.



Converter-Funktionen:

  • Bis zu 8 simultan arbeitende CV-Ausgänge, die für die Ausgabe von Volt/Octave, Hz/Volt, Velocitiy, Release, Pitch und alle 128 Controllerwerte genutzt werden können.
  • Bis zu 16 Trigger-, Gate-, Sync-Signale, wobei die 8 digitalen Ausgänge einen Pegelwert von
    5V   (MUC-500),
    10V (MUC-510),
    5V/10V (über Kippschalter einstellbar, MUC-550)
    liefern und die 8 CV-Ausgänge mit einem maximalen Spannungspegel von 3V bis 15V (Schrittweite 1 Volt) konfiguriert werden können.
  • Freie Zuordnung der 16 möglichen MIDI Kanäle und der 128 Controller Werte.
  • Für jeden Ausgang darf die Impulsbreite für Trigger-, Retrigger- und Sync-Signale zwischen 2ms bis 0,5sec individuell eingestellt werden. Voreingestellt sind die üblichen 4ms.
  • Sync-Signale: Clock (mit beliebigem Vorteiler), Start, Stop, Start/Stop, Stop/Start (= sequenzer reset).
  • Polyphonie mit bis zu 8 Stimmen ohne Velocity oder 4 Stimmen inkl. Velocity. Vielzahl einstellbarer Prioritäten bezüglich der Auswahl bereits aktiver Stimmen bzw. Noten. Die maximale Anzahl von 8 Stimmen darf auf verschiedene MIDI-Kanäle aufgeteilt werden.
  • Bei der Volt/Octave Funktion kann Pitch und Glide in unterschiedlichen Stärken zugeschaltet werden.
    Hinweis: Für die Hz/Volt Funktion wird das Zuschalten von Pitch und Glide nicht unterstützt.
  • Unterstützung der Glide Funktion für Controller, Velocity, Release,  Channel Pressure und Poly Pressure.
  • Konfiguration von einfachen ADSR-Hüllkurven.
  • Aufteilung des Notenraumes in einen oberen und unteren Bereich, für das Spiel von zwei Synthesizern über ein Keyboard.
  • Speicherung von bis zu 4 Setups.

Technical Specifications:

  • 8 CV outputs with a resolution of 16 bits for variable control voltages such as Volt/Octave , Hz/V, Velocity , Release , Pitch Bend and  Controller values.
    2 Voltage ranges: 0V..5V, 0..10V.
    Furthermore, the CV outputs can also be configured for trigger , gate ,  or sync signals with a selectable maximum control voltage from 3 to 15V.
  • 8 digital control outputs V-Trig
    5V   (MUC-500),
    10V (MUC-510)
    5V/10V (switchable, MUC-550)
    with     S-Trig for trigger , gate and sync signals.  Both connection types (V-Trig and S-Trig ) may be used simultaneously
  • 16 LED indicators (red) for the visualization of voltage level and signal duration for each individual output.
  • 3 MIDI ports: MIDI In, MIDI Out, MIDI Thru.
  • Status LED (green) for the visualization of incoming MIDI data.
  • Short-circuit-proof driver circuit of all 16 outputs, which can provide a control current of up to 10mA. Thus, there is the possibility of  multiple inputs to be wired in parallel with one of these outputs.
  • Display size of 4 x 20 characters for a clear representation of the configured outputs.
  • All parameter settings are immediately saved in a flash memory.
  • Spread adjustment for each CV outputs via 8 potentiometers.
  • Tune/offset settings via the menu control (Step size: 0,32mV).
  • With the MUC- 5xx series , you can perform a firmware update via the MIDI In input. The current firmware version, you can always download free from our website.
  • Connection type: 3.5 mm jack.
  • Power supply: 18V, 130mA current consumption.





Converter-Functions:

  • Up to 8 simultaneously working CV outputs that can be used for the issue of Volt /Octave , Hz/Volt , Velocitiy , release, pitch and 128  Controller values
  • Up to 16 trigger, gate, sync signals. The 8 digital outputs provide a level value of
    5V   (MUC-500),
    10V (MUC-510),
    5V/10V switchable (MUC-550).
    The 8 CV outputs can be configured with a  maximum voltage level of 3V to 15V.
  • Free assignment of the 16 possible MIDI channels and the 128 controller values.
  • The pulse width of the trigger, re-trigger and sync signals can be set from 2ms to 0.5sec for each output.
  • Sync signals: Clock (with any prescaler), Start, Stop, Start/Stop, Stop/Start (= reset sequencer).
  • Polyphony with up to 8 voices without velocity or 4 voices with velocity. Plurality of  adjustable priorities regarding the selection of already active voices or notes. The maximum number of 8 voices may be split to different MIDI channels.
  • For the Volt/Octave function Pitch Bend and Glide can be added in different strengths.
  • Glide support for Controllers, Velocity, Release, Channel Pressure and Poly Pressure
  • Configuration of simple ADSR envelopes.
  • Splitting the note space into an upper and lower range for playing two synthesizers with one keyboard.
  • Storage of up to 4 setups.
